 PSK
Phase Shift Keying. Een mode voor digitale transmissieoverdracht. Hoe werkt PSK eigenlijk?
Read more

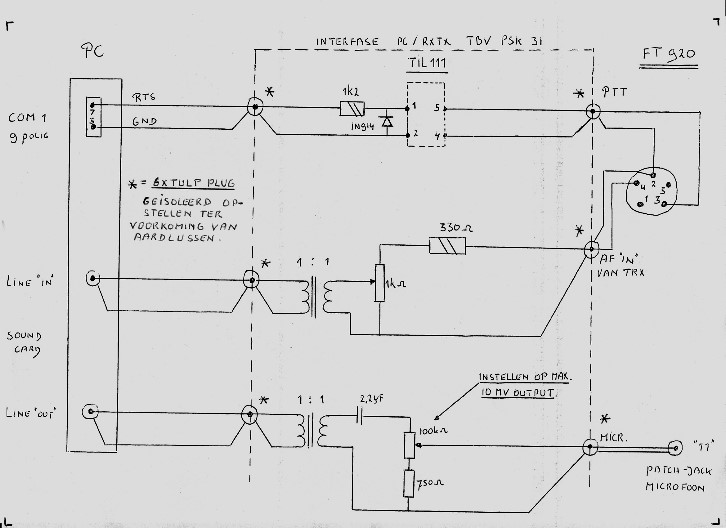

Rechts staat het schema van het interface met een optocoupler. Voor een lagere uitgangsweerstand een ander schema.
 Schema lage Ru.
Hoe moet ik zo'n interface
bouwen? En waar moet ik
letten? Klik op de knop hier
onder voor een bouw-
beschrijving
Interface PSK
|
Let op!! Deze uitvoering is gemaakt voor een FT920 maar in principe voor iedere transceiver geschikt. De drie tulp aansluitingen rechts van het schema aanpassen voor uw eigen set. Zie hiervoor de manual van uw set. Belangrijk is ook dat de twee instelpotmeters tijdens bedrijf bereikbaar zijn voor afregeling van het niveau. Gebruik afgeschermde kabeltjes.
|
|
