PSK Interface

Het bouwen van een interface is niet moeilijk. Je moet een paar dingen goed in de gaten houden. Neem een alu kastje
of zoals op de foto, een kastje van printplaat. Als het maar rondom metaal is. De grote van het kastje wordt bepaald door de grote van de trafo's. Je kan bijna ieder trafo toepassen als hij maar 1:1 is. Ik heb ze van een printkaart gesloopt.

Bouw volgens schema en let op het volgende:
monteer alle tulppluggen geisoleerd zodat er geen aardlussen ontstaan dus de aarde van de pc mag NIET doorgelust zijn met de aarde van de set!
Moteer de beide instelpotmeters zodanig dat je het tijdens bedrijf kan instellen.
Gebruik snoeren van afgeschermd draad.
Als je een oude transceiver gebruikt (eigenlijk niet zo geschikt in verband met een minder stabiel vfo) kan het zijn dat het PTT contact niet werkt. Pas dan schema 2 toe. Hier is in opgenomen een 2N3055 als schakeltor die een lagere Ru heeft. Dan komt er wel een battery in van 1,5V maar die gaat jaren mee!


Tulppluggen geisoleerd monteren!  De instelpotmeters bereikaar houden.  Kleine trafo's toepassen.

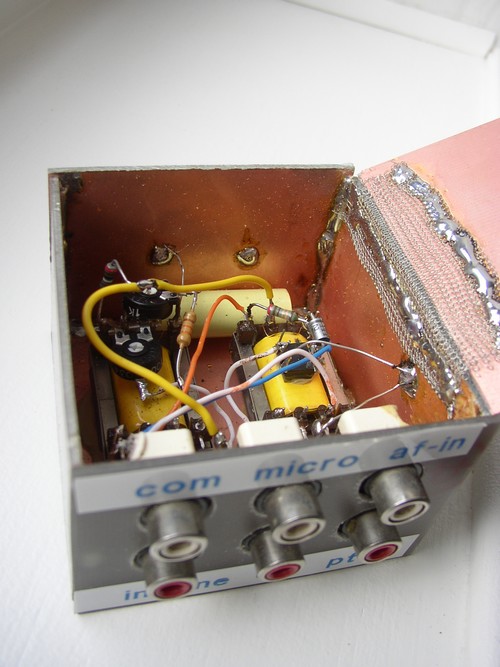

 Kastje van printplaat. Het heet wel PSK interface maar ook voor andere modes is het geschikt zoals RTTY en SSTV, Olivia en nog vele andere digitale modes. Het hoeft niet netjes te zijn maar wel funcioneel.
