UBITX-INFO
 |

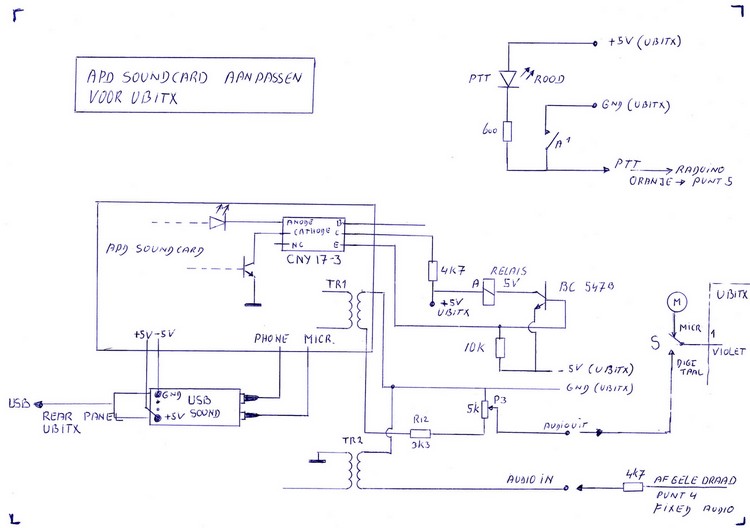

Bovenstaande tekening geeft een overzicht van de extra voorzieningen van het digi modem, ptt. usb geluidskaart en de aansluiting van een fixed audio signaal. (onafhankelijk van de volume regeling.) Let er goed op dat de voeding van de soundkaart uit de usb geluidskaart komt en gescheiden blijft van de UBITX voeding. Er kunnen dan geen aardkoppelingen voorkomen! 2 kleine gaatjes boren in het groene kapje van de geluidskaart!
