Log en de defecten. (balun en bandfilter)





bandpassfilter 40m en Balun 1:1 (gebruikt voor 15 meter)

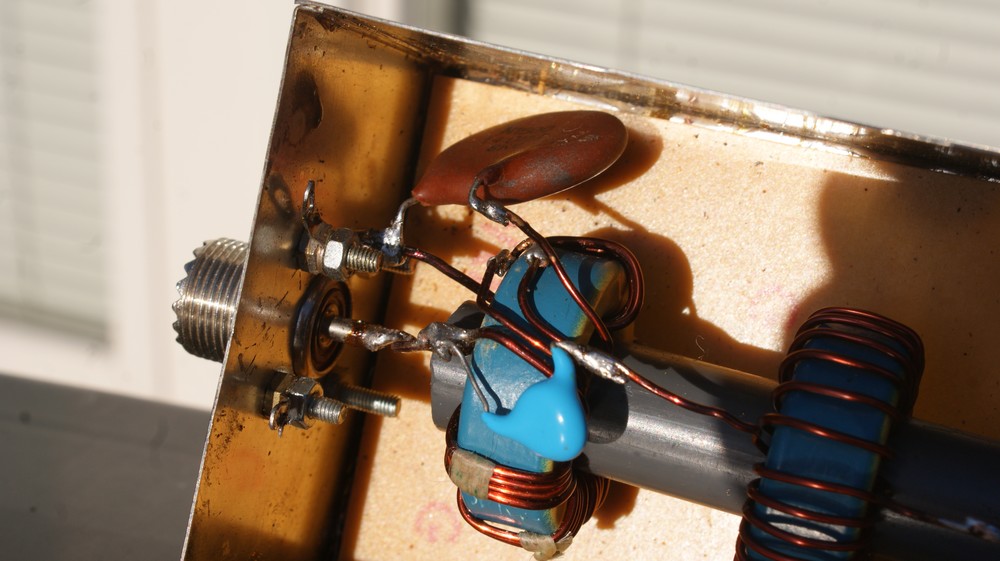

Mocht je zelf een balun maken doe het dan niet zo! De kleine C blauwe C van 68 Pf kreeg een ande capaciteit (53 Pf) bij de fohn test. Vervangen door een ander type. Na deze test bleek er geen verloop meer te zijn.

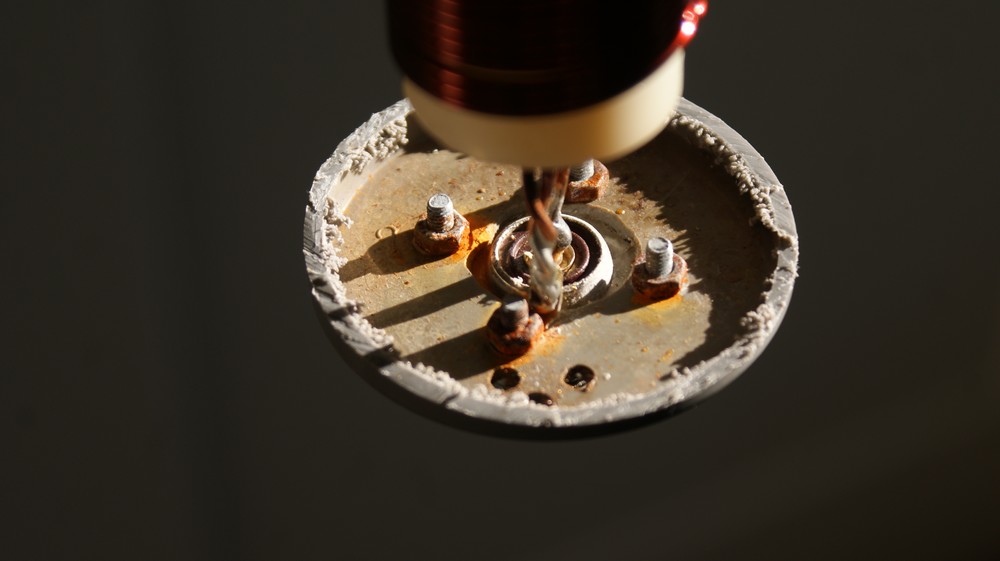

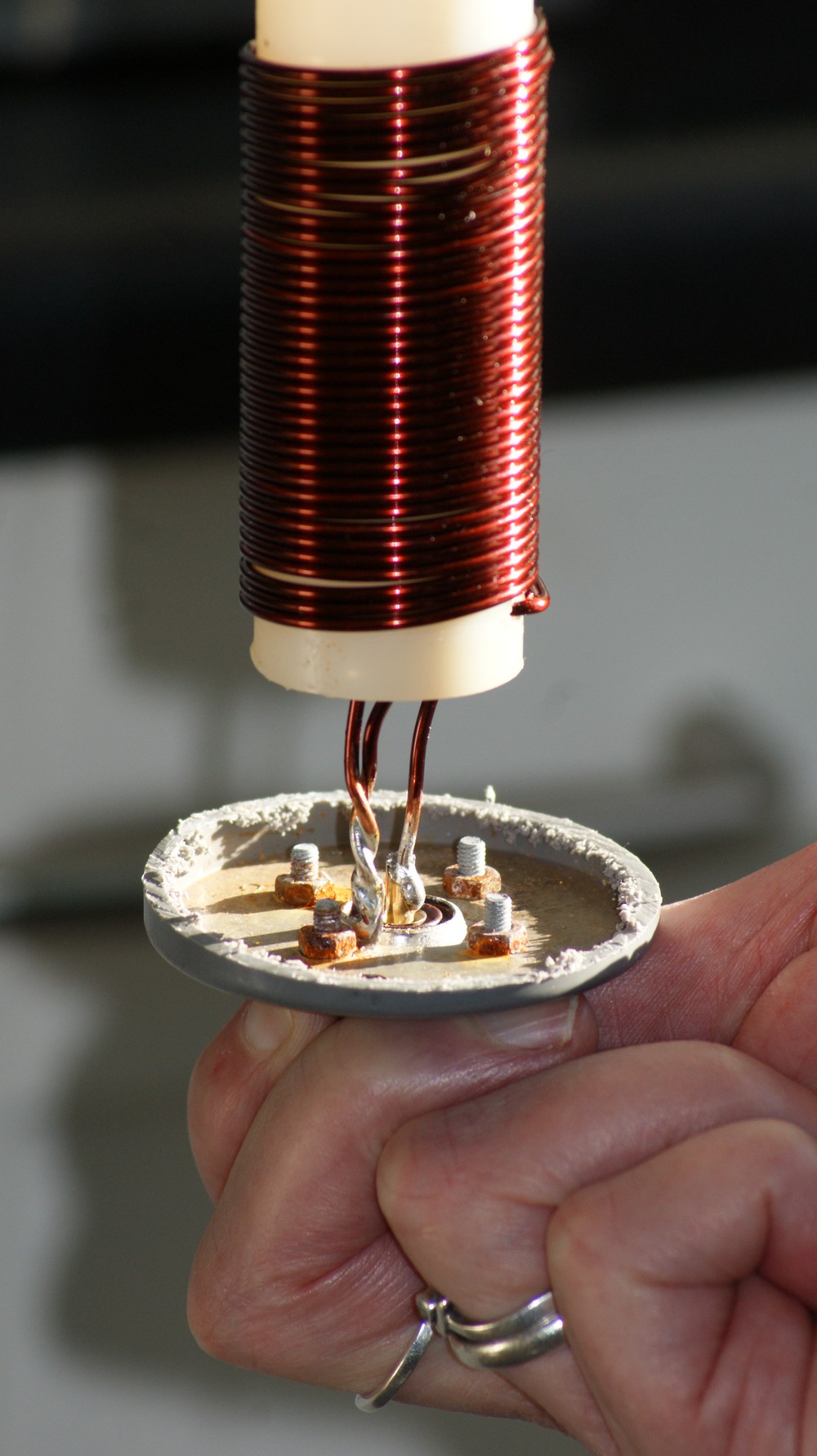

Inwendige van het 40m bandfilter. De 2 grote keramische condensators verlopen bij warm worden. Dit is het resultaat als je geen RVS boutjes en moertjes gebruikt!



Bij het herstel van het bandfilter bleek de condensator van 68Pf de boosdoener te zijn. Met een fohn kon ik de capaciteit 15 pF verminderen door hem warm te maken. Dat is natuurlijk niet goed. Daardoor steeg de demping van het filter met 10 Db. Er werd een ander type condensator toegepast en deze week maar 2 pF af bij 70 graden. Hierna was de totale demping weer 0,40 dB . 7-7,2 MHz.
