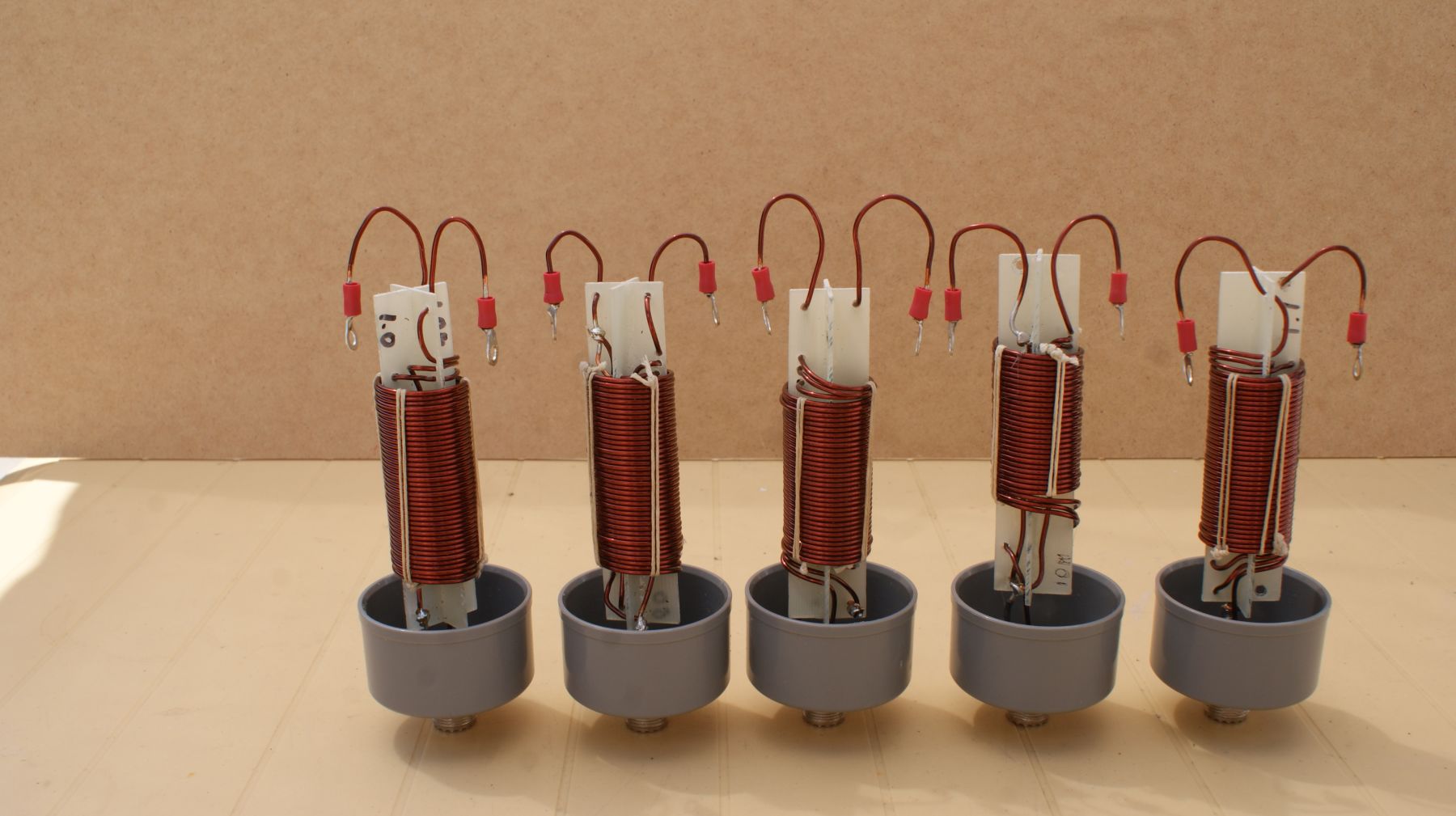

INDEXBaluns 2 kW. (1:1)

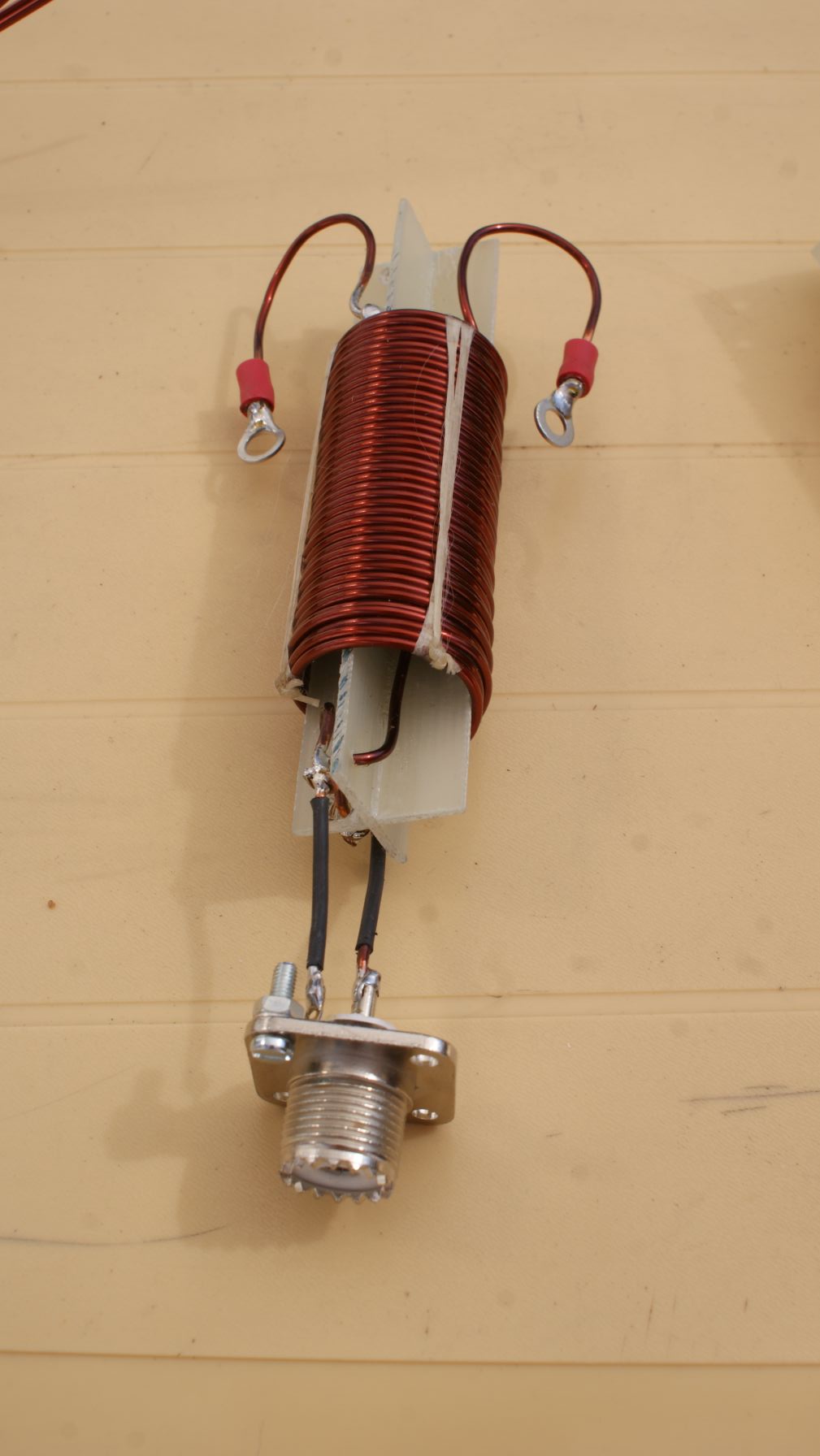

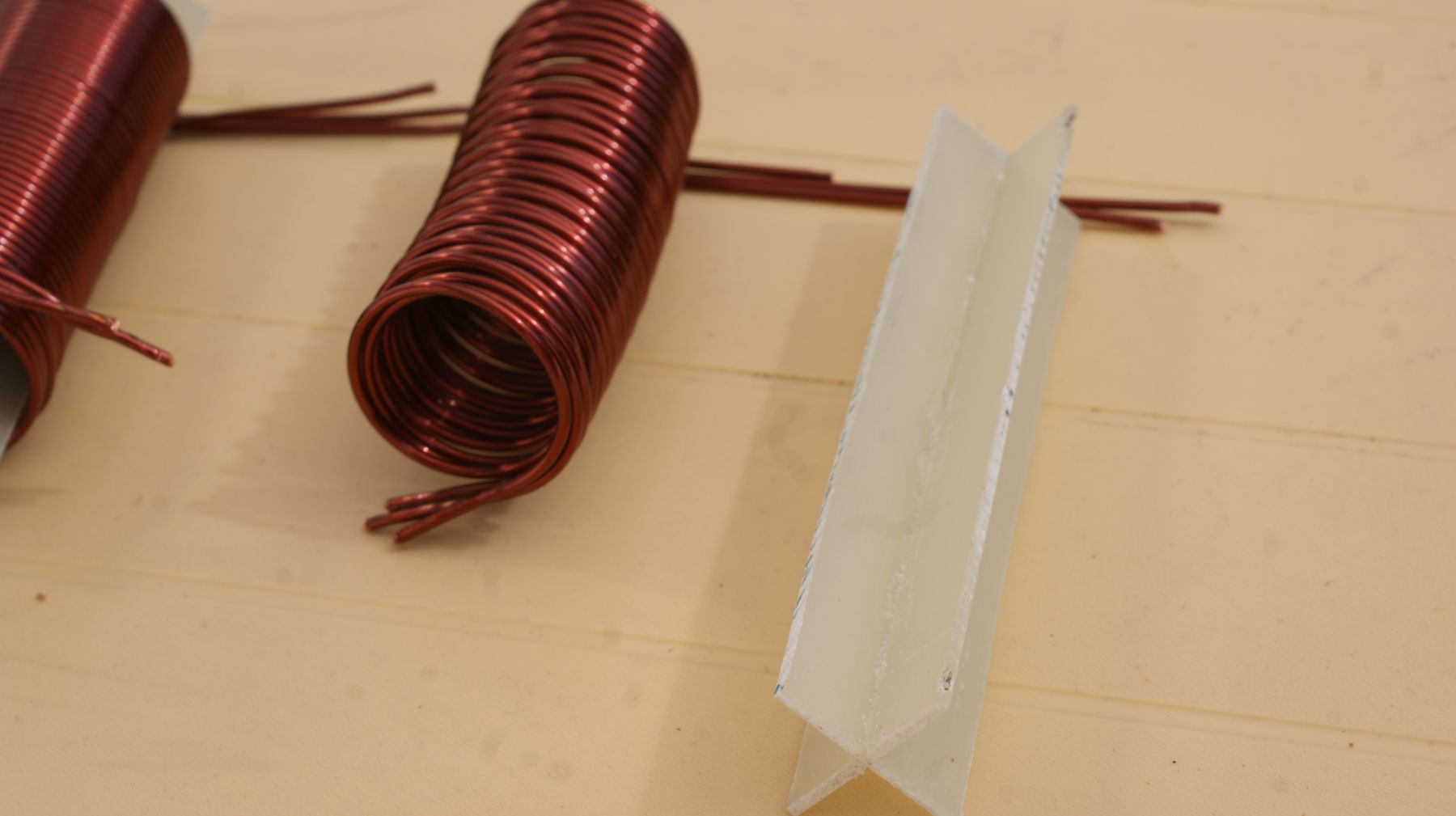

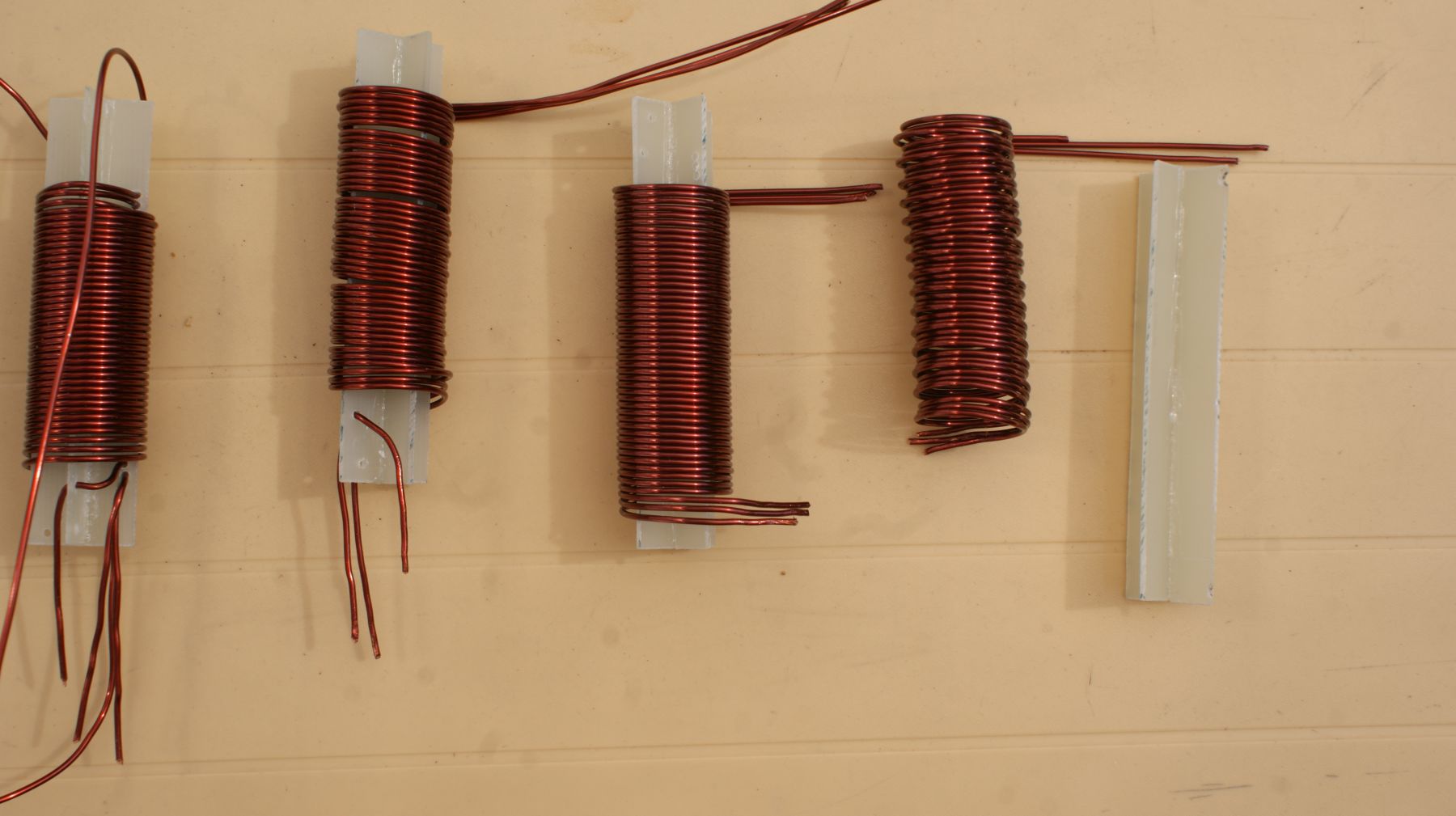

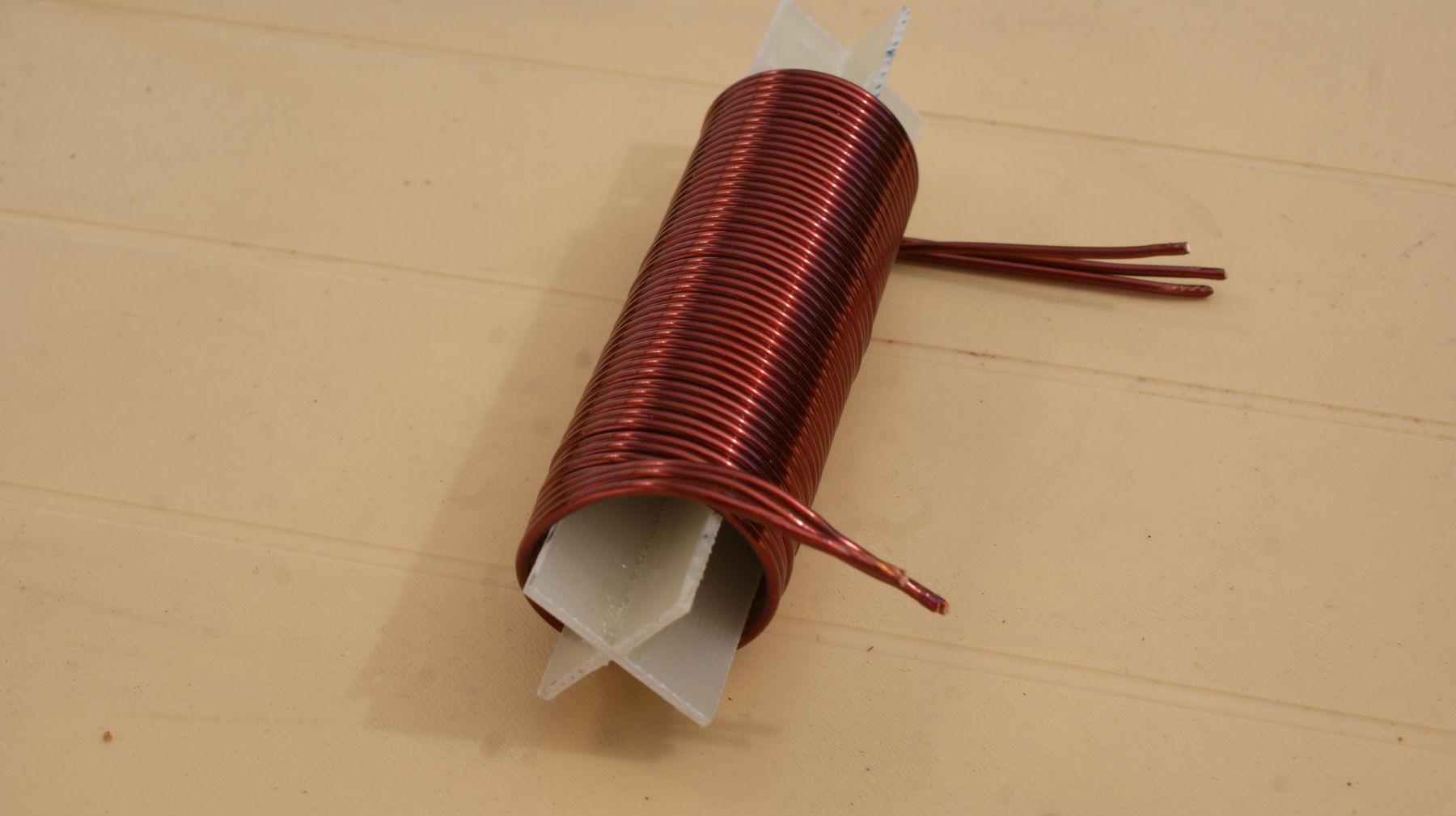

Materiaal. Epoxyplaat van 25mm x 15cm. Een kruis maken van de 2 plaatjes.(in elkaar lijmen) De wikkelingen (trifilair) eerst op een vorm wikkeken van

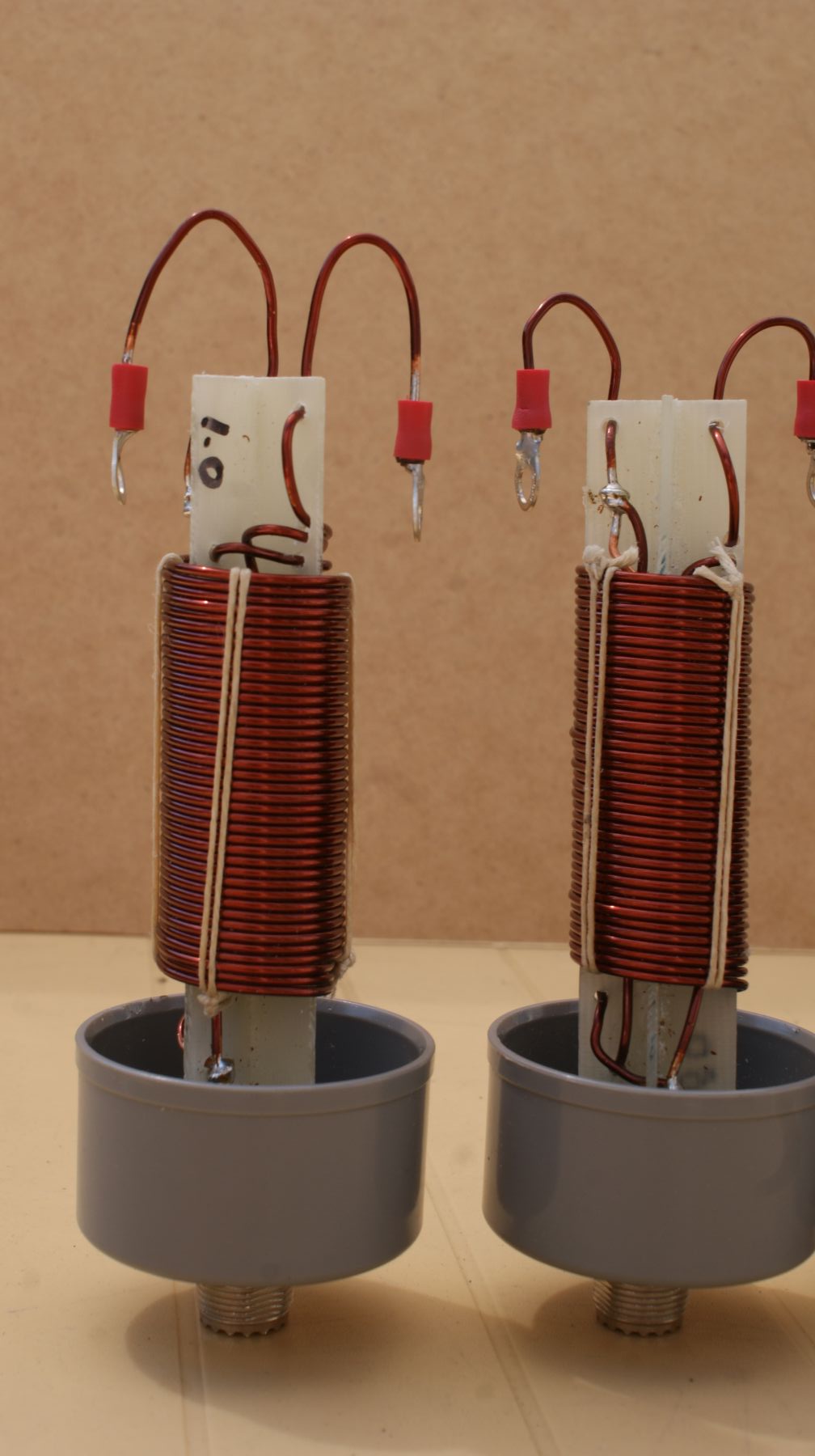

23 mm en daarna op het spoellichaam draaien. Na montage de wikkelingen met bindtouw fixeren. Draaddikte 2 mm. Daarna het geheel in een
50mm PVC buis (18cm) en gebruik RVS boutjes en vleugelmoeren.
 |
 |
 |
 |
 |
 |
