Zelfbouw wifi antenne (rondstralend) door Hans PA7HPH

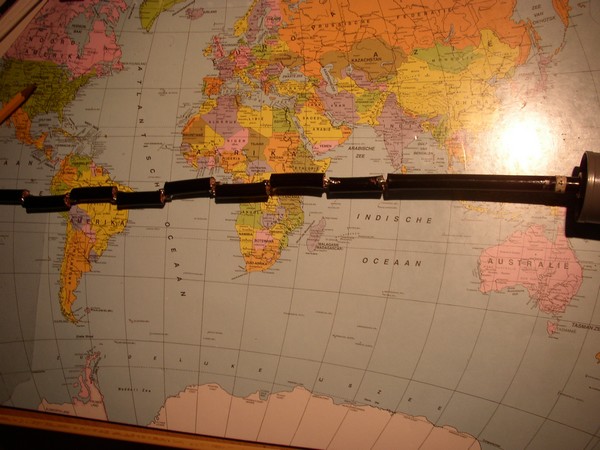

Aanleiding van deze zelfbouw wifi antenne was een behoefte aan meer gain tan opzichte van de bestaande draadloze modems. Mijn oudste zoon Vincent had daar duidelijk behoefte aan. Al speurend op het internet kwam ik op het volgend adres uit. De antenne bestaat uit 8 stukjes RG213 om en om gesoldeerd. De lengte van de stukjes zijn 49 mm. Wat wel kritisch is, de afstand (gap) tussen de stukjes RG213. Ik paste hiervoor 2 derdehandjes toe. Bestudeer het document heel goed en u hebt een antenne met meer gain. De veldsterkte is te zien op uw eigen PC door middel van de “groene” paaltjes die de sterkte van het signaal aan geven. Ik heb het gebouwd in een 30 mm PVC pijp met een N-connector maar er zijn natuurlijk andere mogelijkheden. Het probleem was even het connectortje dat aan het modem moet maar daar is de DRA weer goed voor. Hier vond ik een compleet snoertje met een N-connector en aan de andere kant een SMA. Het beste is de antenne buiten te plaatsen als je een “beton” woning hebt. Ik stond versteld van de reflecties die deze golflengte heeft. (2.4 GHz) betere ontvangst betekent ook een hogere down-loadsnelheid en minder ergernis.

Veel plezier met het nabouwen.
